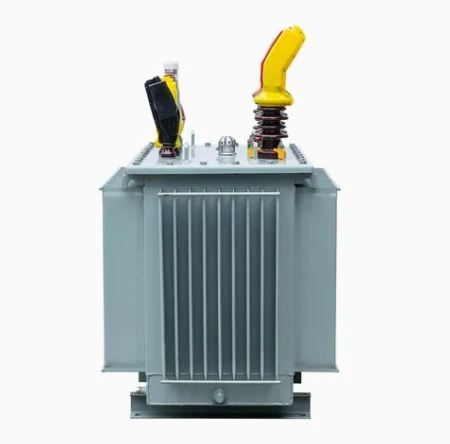

11/0,415kv 200kVA zunanji oljni razdelilni transformator





Funkcija oljnega razdelilnega transformatorja



1. Železno jedro je izdelano iz kristalnozrnate-silicijeve-jeklene pločevine; zložite pločevino v večstopenjski prečni-odsek, da zmanjšate hrup in porabo energije

2. Vrsta cilindra za visoko napetost ali vrsta folije za nizko napetost; Lahko poveča sposobnost odpornosti proti kratkemu stiku in udarcu; In porazdelitev magnetne poti je bolj racionalna

3. Rezervoar za olje je izdelan iz fino hladno{1}}valjane jeklene pločevine; Linija za proizvodnjo-oljnih rezervoarjev Georg Corrugation je sprejeta; Izolacija od zraka zagotavlja nizko hitrost staranja olja in dolgo pričakovano življenjsko dobo transformatorja.

4.Oljni-potopljeni razdelilni transformator sprejme -nivojsko izolacijsko strukturo



Parametri izdelka transformatorja, napolnjenega z oljem

Pašteto Zmogljivost	Napetost Kombinacija			Vektor skupina	Brez-obremenitve Izguba	obremenitev Izguba	Brez-obremenitve Trenutno	Impedice Napetost	Skupaj Teža	Zunanja velikost	Montažni center /Luknja za namestitev
(kVA)	Visoka napetost (kV)	Doseg dotika	Nizka napetost (kV)		(W)	(W)	(%)	(%)	(kg)	(D*Š*V)(mm)	(mm)
30	6 6.3 10 10.5 11	±5% oz ±2*2.5%	0.4	Ydn0 oz Dyn11	100	630/600	1.8	4.0	335	1030*690*860	400*400/4*ф14
50					130	910/870	1.6		410	1045*700*925	400*400/4*ф14
63					150	1090/1040	1.5		460	1075*710*940	400*400/4*ф14
80					180	1310/1250	1.4		490	1080*715*995	400*400/4*ф19
100					200	1580/1500	1.3		550	1110*730*1020	400*400(550)/4*ф19
125					240	1890/1800	1.2		615	1135*740*1035	400*400(550)/4*ф19
160					280	2310/2200	1.1		695	1155*755*1050	550*550/4*ф19
200					340	2730/2600	1		790	1200*770*1075	550*550/4*ф19
250					400	3200/3050	0.9		930	1240*800*1100	550*550/4*ф19
315					480	3830/3650	0.8		1110	1305*840*1120	550*550/4*ф19
400					570	4520/4300	0.7		1290	1390*900*1160	660*660/4*ф19
500					680	5410/5150	0.7		1510	1500*990*1195	660*660/4*ф19
630					810	6200	0.6	4.5	1730	1580*1030*1305	660*660/4*ф19
800					980	7500	0.6		2075	1705*1140*1360	820*820/4*ф19
1000					1150	10300	0.5		2490	1730*1290*1395	820*820/4*ф19
1250					1360	12000	0.4		2960	1780*1320*1480	820*820/4*ф19
1600					1640	14500	0.4		3515	1890*1430*1520	820*820/4*ф19
2000					1940	18300	0.4	5.0	4880	2050*1360*1840	820*820/4*ф19
2500					2290	21200	0.4		6010	2170*1430*2015	1070*1070/4*ф19





Prilagajanje Izbirno

200kVA oljni transformator

Tri{0}}oljne-potopljene transformatorje GNEE je mogoče v celoti prilagoditi vašim posebnim zahtevam.

Izbirne specifikacije 200 kVA tri{1}}faznih oljnih-potopljenih transformatorjev zagotavljajo različne prilagojene možnosti za izpolnjevanje potreb različnih scenarijev uporabe. Uporabniki lahko izberejo različne nivoje vhodne in izhodne napetosti glede na dejanske potrebe, kot so 10kV/0,4kV, 11kV/0,4kV itd., da se prilagodijo različnim zahtevam glede distribucije električne energije. Raven izolacije in način hlajenja transformatorja je mogoče prilagoditi tudi glede na okolje uporabe, kot je zagotavljanje naravnega hlajenja olja ali sistema prisilnega hlajenja olja za optimizacijo učinka odvajanja toplote. Za izboljšanje varnosti in zanesljivosti so neobvezne tudi naprave za nadzor temperature, sistemi za zaščito pred preobremenitvijo in funkcije zaščite pred kratkim stikom.



Poleg tega je transformator mogoče prilagoditi glede na zahteve glede hrupa, kar zagotavlja nizko{0}}zasnovo hrupa, primerno za-občutljiva okolja. Proti-korozijski premaz in za-zaščita pred vlago sta prav tako izbirni konfiguraciji za hude vremenske in okoljske razmere. S temi dodatnimi specifikacijami se lahko 200 kVA oljni-transformator prilagodljivo odziva na različne industrijske, komercialne in stanovanjske potrebe po energiji.



profil podjetja

---



GNEE TRANSFORMER ima močno proizvodno zmogljivost in učinkovito marketinško ekipo.



Naši transformatorski izdelki vključujejo 500kV, 400kV, 330kV, 220kV in 110kV ultra-visokonapetostne transformatorje, različne suhe-transformatorje/oljne potopljene transformatorje/transformatorje iz amorfne zlitine 35kV in manj, nove energetske transformatorje in montažne transformatorske postaje,



Izvozne serije: eno-fazni transformator, tri-fazni transformator, cilindrični transformator, izolacijski transformator, krmilni transformator, regulator napetosti in drugi izdelki ter različne specifikacije posebnih transformatorjev, kot so ozemljitveni transformatorji, tuljave za dušenje obloka, transformatorji Bitcoin, montažne kabine, reaktorji, transformatorji za električne peči, transformatorji za usmernike, transformatorji za rudarstvo, pomorstvo transformatorji itd.



GNEE TRANSFORMER je zaporedoma opravil sistemski certifikat ISO9001, ISO14001, ISO45001, SA8000. Istočasno so razdelilni transformatorji 10 kV in 35 KV in razdelilne postaje pridobile mednarodno- potrdilo IEC za elektrotehnično komisijo, potrdilo UL v ZDA, potrdilo TUV v Nemčiji, potrdilo EU CE, nizozemsko potrdilo KEMA in potrdilo GOST. Naša prodaja izdelkov pokriva svetovni trg, vključno z 72 državami in regijami, kot so Združene države Amerike, Evropa, Kanada, Mehika itd.



transformator Prikaz opreme za delavnice

---













vrste transformatorjev iz GNEE

---



500kV oljni-potopljeni eno-fazni dvojno{3}}navitni transformator za regulacijo napetosti

500kV oljni-potopljeni tri-fazni dvojno{3}}navitni transformator za regulacijo napetosti

330 kV oljni-potopljeni tri-fazni dvojno{3}}navitni transformator za regulacijo napetosti

330 kV oljni-potopljeni tri-fazni tri-navitni nevzbujeni transformator za regulacijo napetosti

220kV oljni-potopljeni tri-fazni dvojno{3}}navitni transformator za regulacijo napetosti

220kV oljni-potopljeni tri-fazni tri-navitni nevzbujeni napajalni transformator za regulacijo napetosti

220 kV oljni-potopljeni tri-fazni dvojno{3}}navitje na-napetostni regulacijski energetski transformator

220kV oljni-potopljeni tri-fazni tri-navitje na-napetostni regulacijski energetski transformator

110kV oljni-potopljeni tri-fazni dvojno{3}}navitni transformator za regulacijo napetosti

110kV oljni-potopljeni tri-fazni tri-navitni nevzbujeni napajalni transformator za regulacijo napetosti

110 kV oljni-potopljeni tri-fazni dvojno{3}}navitje na-napetostni regulacijski močnostni transformator

110kV oljni-potopljen tri-fazni tri-navitje na-napetostni regulacijski močnostni transformator

66kV oljni-potopljeni tri-fazni dvojno{3}}navitni transformator za regulacijo napetosti

66kV oljni-potopljeni tri{2}}fazni dvojno{3}}navitje na-napetostni regulacijski močnostni transformator

35kV oljni-potopljeni tri-fazni dvojno{3}}navitni transformator za regulacijo napetosti

35 kV oljni-potopljeni tri-fazni dvojno{3}}navitje na-napetostni regulacijski močnostni transformator

10kV oljni-potopljeni tri-fazni dvojno{3}}navitni transformator za regulacijo napetosti

10 kV oljni-potopljeni tri-fazni dvojno{3}}navitje na-napetostni regulacijski močnostni transformator

S(B)H15(21~25)-M močnostni transformator iz zaprte amorfne zlitine

Tri{0}}dimenzionalni jedrni transformator SCB

35kV suhi-tip ne-napetostno regulacijskega transformatorja vzbujanja

35kV suh{1}}napetostni regulacijski transformator-obremenitve

35kV suh-tri{2}}fazni dvojno{3}}navitni transformator za fotovoltaiko, vetrno energijo in shranjevanje energije na novi strani proizvodnje električne energije brez regulacije vzbujalne napetosti

20kV suhi-tip ne-razdelitvenega transformatorja z regulacijo napetosti vzbujanja

10kV suhi-tip tri-fazni dvojno{3}}navitni distribucijski transformator brez-napetostne regulacije vzbujanja

10kV suh-tri{2}}fazni dvojno{3}}navitni transformator za fotovoltaiko, vetrno energijo in shranjevanje energije na strani proizvodnje nove energije

Suhi transformator iz amorfne zlitine SC(B)H15(17~19).

SG(B)12~18 ne-inkapsuliran suhi transformator razreda H-

CSD pomorski transformator

Tri{0}}dimenzionalni jedrni transformator SGB

Nov energetski transformator

35 kV olje-potopljena tri-fazna dvojna{3}}navitja ne-vznemirljiva regulacija napetosti nova stran za proizvodnjo energije za fotovoltaične, vetrne transformatorje, transformatorje za shranjevanje energije

10 kV olje-potopljena tri-fazna dvojna{3}}navitja ne-vznemirljiva regulacija napetosti nova stran za proizvodnjo energije za fotovoltaične transformatorje, transformatorje za vetrno energijo in shranjevanje energije

Montažna kabinska transformatorska postaja

Vgrajen inverter in stopen{0}}pretvornik

10000V rudniški transformator

6000V rudniški transformator

Vkopani transformator

Fazno{0}}usmerniški transformator

Transformator električne peči

Ozemljitveni transformator

QSG/SG tri{0}}fazni suhi izolacijski transformator

Tri{0}}fazni transformator-vgrajen na ploščici

Enofazni-transformator-vgrajen na ploščico

Enofazni-pol-transformator

Pridobite specifikacijo naročila transformatorja

Transformator GNEESpecifikacija naročila

Pri izbiri izdelkov našega podjetja navedite naslednje podatke, da vam bomo bolje služili.
Povpraševalec
Povpraševalec:	Telefonske metode:	faks:
Tehnični vodja projekta:	Telefonske metode:	Poštni predal:
Izbira vrste transformatorja
□Suhi transformator {□SC(B) Epoksi smola □SC(B) Ne-inkapsulirano} □Ameriška škatla (ZGS) {□Tip terminala(-Z-) □Vrsta omrežja zvonjenja(-H-)} □Evropska menjava škatle (YBM){□ Suha menjava □Menjava olja}	□ Oljni{0}}potopljeni transformator{□ Popolnoma zaprt (-M-) □Oljni-ležajni vzglavnik} □Transformator iz amorfne zlitine{□Suhi amorfni □ Oljni amorfni} □ Posebni transformator (usmernik, peč, rudnik itd.)

Izbira osnovnih podatkov transformatorja

Država uporabe:
Številka faze:	□Tri{0}}fazni (S konvencionalni) □ Enofazni □Drugo()
Pogostost:	□50Hz (konvencionalni) □60Hz □ Drugo()
Transformatorsko olje:	□#25 (konvencionalno) □#45 (najmanjša temperatura pod -25 stopinj)
Nazivna zmogljivost:	□( )kVA Pogoji uporabe □Zunanji tip □Notranji tip
Nadmorska višina:	□Manj kot 1000 m (konvencionalno) □1000-2000 m □3000 m以上 nad
Nazivna napetost (visoka napetost)	□6kV □10kV □20kV □35kV □66kV □110kV □220kV □Drugo()
Nazivna napetost (nizek tlak)	□0,4kV □0,66kV □10kV □10,5kV □35kV □其他 Drugo( )
Povezana skupina	□Dyn11(konvencionalni) □Yyn0 □YNd11 □li0(eno-fazni) □Drugo()
Impedanca (%):	□4 % □4,5 % □5,5 % □6 % □6,5 % □7,5 % □8 % □Drugo ( )
Način regulacije napetosti	□Regulacija napetosti brez vzbujanja (konvencionalna) □Regulacija napetosti pri-obremenitvi (Z)
Območje regulacije napetosti	□±2*2,5% □±5% □±3*2,5% □Drugo()

Izbira dodatne opreme transformatorja

□Ventilator □Nadzor temperature{□ Skupno □Z računalniškim vmesnikom 485} □Suho ohišje{□ Navadna jeklena pločevina □Aluminijeva zlitina » Nerjaveče jeklo} □Raven zaščite suhega ohišja (□IP20 (konvencionalno) □IP( )} □Zahteve glede višine suhe škatle{□Nič □Zahteve[ ]} □ Kabelski način suhe variabilne lupine {□ gor{0}}in-ven □ gor-in-dol □dol-noter/DOL-ven □dol-noter/GOR-ven □dol-noter/DOL-ven □dol-noter/ stran-ven [□Levo □ Desno-ven]}

Opomba: 1. (Zahteve za suho menjavo s transformatorjem 100 kVA ne vključujejo ventilatorjev, kot so ventilatorji, jih je treba napolniti 2. (Menjava olja<630kVA transformer does not include temperature control, gas relay, if necessary, need to increase the fee)

Druge posebne zahteve (spodaj veljajo dodatni stroški)

Suhi transformator	□Ohišje in spodnja plošča{□Navadno □Popolnoma zaprto} □Potovalno stikalo □Magnetni lo □Transformator ničelnega zaporedja □Bakrena palica za nizkonapetostno omarico □Zaščitna mreža □Razsvetljava □100kVA ali manj Ventilator □Amortizer
Oljni{0}}transformator	□Olje št. 45 za območja brez-nizkih temperatur □Določena blagovna znamka na-regulatorju napetosti obremenitve □400 kVA in nižja nizkonapetostna izhodna faza OABC s sponkami za ožičenje □630 kVA ali manj zahteva nadzor temperature □800 kVA ali manj Nizkonapetostna izhodna faza 0 zahteva priključke za ožičenje □630 kVA in manj mora biti opremljen s plinskim relejem
