30kVA - 5000kVA 480/277V 35kv Oljni transformator
Jan 23, 2026
Pustite sporočilo
35kV oljni transformatorje vrhunski tri{0}}fazni napajalni transformator, optimiziran za visoko{1}}nižajo-napetost v sistemih izmeničnega toka 50/60 Hz s primarnimi nazivnimi vrednostmi 35 kV (ali območjem 33–38,5 kV).
Vključuje robusten konzervator ali popolnoma zaprto zasnovo rezervoarja z učinkovitim hlajenjem radiatorja (standard ONAN, opcijsko ONAF), ki zagotavlja izjemno toplotno disipacijo, izključitev vlage.
Zunanja-ocenjena z pušami,-odpornimi na onesnaženje (BIL 170–200kV), skupinami vektorjev Dyn11/Ynd1 in nizkim hrupom (<62dB), it provides stable 35kV to secondary voltages (e.g., 10kV/6.3kV/0.4kV) conversion, enhancing grid stability, minimizing transmission losses, and supporting demanding applications in harsh or high-altitude conditions.
Tehnične specifikacije
-
Tehnične specifikacije oljnega transformatorja 35 kV
| Nazivna moč | 30kVA - 5000kVA | |
| Nazivna primarna napetost | 2.4 - 34.5 kV | |
| Sekundarna napetost | 480/277V 400/230V 380/220V Prilagojeno |
|
| Pogostost | 50/60Hz | |
| Vektorska skupina | Dyn11, Yyn0, Dyn5 | |
| Material za navijanje | Aluminij/baker | |
| Učinkovitost | Kot IEEE, Doe 2016, CAS Std ali prilagojeno | |
| Impedančna napetost | Nominalno 2 % ali prilagojeno 1.1 - 5.75 % | |
| Nadmorska višina | Manj kot ali enako 1000 m ali prilagojeno | |
| barva | ANSI 70 svetlo siva/Munsell 7GY3.29/1.5 ali po meri itd. | |
| Material rezervoarja | Blago jeklo, nerjaveče jeklo 304 | |
| Teža izolacijskega olja | 850 kg | |
| Skupna teža | 5000 kg | |
| Orisne mere (D × Š × V) v. | 2650 × 1650 × 2450 (mm) | |
-
Dodatki
| HV puša |
| Puša LV |
| Menjalnik pipe |
| Merilnik nivoja olja |
| Indikator temperature olja |
| Naprava za razbremenitev tlaka |
| Vakuumski manometer |
| Dvižni kavelj za celoten transformator |
| Tablica z imenom |
| Radiatorji |
| Zgornji ventil za filtriranje olja |
| Ventil za izpust olja s 3/8" vzorčevalnikom |
Možnost prilagoditve 35kV oljnega transformatorja
35 kV oljni transformator ponuja široko prilagoditev, ki ustreza natančnim konfiguracijam omrežja, značilnostim obremenitve, okoljskim dejavnikom in mednarodnim standardom.
Nazivne zmogljivosti segajo od 630 kVA do 25 MVA (ali več za posebne potrebe podpostaj), s primarnimi napetostmi pri 35 kV (prilagodljive na 33 kV/34,5 kV/38,5 kV) in sekundarnimi napetostmi, vključno z 10 kV, 6,3 kV, 6 kV, 0,4 kV ali izhodi srednje/nizke-napetosti po meri.
Menjalniki pipe zagotavljajo prilagodljivost:izklopljen-krog (±5% ali več-pozicij) za fiksno regulacijo ali v-obremenitvi (OLTC, 9-21 korakov) za dinamično krmiljenje napetosti pri spremenljivih obnovljivih ali industrijskih obremenitvah.
Osnovne izbire vključujejo običajno visoko{0}}silicijevo jeklo za uravnoteženo delovanje ali različice amorfne zlitine za doseganje do 70-odstotnega zmanjšanja izgube brez{2}}obremenitve. Materiali za navijanje nudijo visoko{4}}čist baker za vrhunsko prevodnost in vzdržljivost ali aluminij za stroškovno-optimizirane-zmogljive enote.
Dodatne prilagoditve vključujejo izboljšave hlajenja (ONAN do ONAF s prisilnimi ventilatorji/črpalkami za visoke -ambiente ali zahteve po preobremenitvi do +50 stopinj /-40 stopinj), izolacijska olja (mineralna, naravni ester za požarno-nevarna ali ekološko občutljiva območja po IEC 61099) in konstrukcije rezervoarjev s konzervatorji/odzračevalnimi sistemi, popolno hermetično tesnjenje, zaščita pred korozijo C5, seizmične ojačitve ali visoke ocene IP za obalna/onesnažena okolja.
Dodatki vključujejo spletno analizo raztopljenih plinov (DGA), optične-senzorje vročih{1}}točkov, vmesnike RTU/SCADA, naprave za razbremenitev tlaka s signalizacijo, konzervatorje in odvodnike prenapetosti. Stopnje impedance (8–12 %), vektorske skupine (Dyn11, YNd1 itd.), izolacija BIL (170–200 kV), frekvenčne možnosti (50/60 Hz), paketi za dušenje hrupa in skladnost z IEC 60076, GB1094, ANSI/IEEE ali regionalnimi razredi učinkovitosti so nastavljivi.
Naši inženirski strokovnjaki sodelujejo pri zagotavljanju optimiziranih rešitev za primarne podpostaje, vetrne/sončne stopnje-navzgor/stop-navzdol, težke rudarske/industrijske obrate ali podzemne/železniške aplikacije, pri čemer se osredotočajo na največjo učinkovitost, minimalne stroške življenjskega cikla in zanesljivo dolgoročno-integracijo.
Pakiranje in pošiljanje 35kV oljnega transformatorja
Pošiljanje 35kV oljnega transformatorja
Proizvajalčev preizkus 35kV oljnega transformatorja
Preizkus napredka
Preizkušanje napredka 35 kV oljnega transformatorja se začne s certificiranjem materiala iz silicijevega jekla, ki preverja enakomernost laminacije, magnetne lastnosti izolacijske prevleke in kakovost robov prek Epsteinovega vzorčenja, da se zagotovi minimalna histereza/vrtinčne izgube, nato pa sklop jedra preveri več-stopenjske prekrivne spoje, natančen vpenjalni navor, učinkovitost zaščite in dušenje vibracij.
Napredek pri proizvodnji navitja sledi prevodnosti prevodnosti izolacije gostote ovijanja avtomatiziran nadzor napetosti natančnost sloja in visoko{0}}napetost med-obratom vzdržljivo post-navitje.
Napredek pri integraciji sredi-tuljave potrjuje kritične razdalje, pregradne materiale in-zavojno izolacijo ter vpenjalne strukture,-odporne na elektromagnetne sile.
Napredek konstrukcije rezervoarja preverja ultrazvočno/NDT inšpekcijo zvarov, hidrostatični nadtlak, zadržuje (1,5x) pripravo površine zrnatost-peskanje več-debelina epoksi/barve.
Preskusi oblikovanja
Vsi transformatorji bodo testirani po končani proizvodnji, preskusni elementi, kot je prikazano spodaj:
♦ Faktor izolacijske moči
♦ Razmerje, polarnost in fazno razmerje
♦ Odpornost navitja
♦ Impulzni testi
♦ Preizkus izgube ob obremenitvi
♦ Preizkus izgube obremenitve
♦ Test puščanja
♦ Preizkus izolacijske upornosti enosmernega toka
♦ Transformator Turns Ratio/TTR (vse napetosti na pipah)
♦ Impedančna napetost in izguba obremenitve (nazivna napetost)
♦ Polariteta, 1-fazno / fazno razmerje, 3-fazno (nazivna napetost)
♦ Vzbujanje in izguba-obremenitve (nazivna napetost)
♦ Uporabljena napetost
♦ Inducirana napetost
♦ Dielektrična odpornost (Hipot)
Sprejemni preizkus tovarne transformatorjev
Izguba obremenitve impedanca napetosti in določitev učinkovitosti kratke stike sekundar uporablja zmanjšano primarno napetost izračuna odstotek impedance izgub bakra (8-12 %) in skupne izgube pri določeni temperaturi za oceno regulacije/preobremenitve.
Oil routine tests confirm dielectric strength (>60kV/2,5 mm) vlage (<20ppm) acidity and initial DGA profile with no fault gases. Thermal performance indicators verify top-oil/winding temperature rise limits (e.g. <60K/<65K) through simulated or short-duration heat run.
Funkcionalni pregledi vključujejo delovanje naprave za razbremenitev tlaka Buchholz/nenaden tlačni rele, nastavitve temperaturnega alarma, nastavitve zaporedja OLTC in merjenje zvočne moči (<62dB). Mechanical validation encompasses tank overpressure endurance leak-free integrity bushing coordination and wiring continuity.

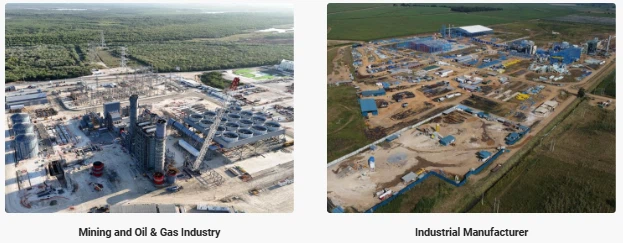

Uporaba transformatorja 35kV
Primeren je za različne kombinirane scenarije, kot je znižanje napetosti glavne transformatorske postaje 35 kV, povečanje napetosti novih vetrnih in sončnih elektrarn, napajanje velikih-industrijskih obratov in rudnikov, urbano visoko{2}}napetostno distribucijsko omrežje, pristaniški in rudarski elektroenergetski sistem, metalurški in kemični center za težka bremena, vozlišče za elektrifikacijo železnic itd., da se doseže učinkovito pretvorbo srednje in visoke napetosti ter stabilno delovanje z nizkimi izgubami.
Kaj je transformator?
Transformator je električna naprava, ki se uporablja za spreminjanje napetosti izmeničnega toka (AC). Deluje na principu elektromagnetne indukcije in pretvarja visoko{1}}napetostni tok v nizko-napetostni tok ali nizko-napetostni tok v visoko-napetostni tok. Transformatorji se pogosto uporabljajo pri prenosu električne energije, distribucijskih sistemih in različnih elektronskih napravah.
Če načrtujete projekt, ki zahteva aOljni napajalni transformator 30–5000 kVA, kontaktirajte GNEE še danes za strokovno podporo pri oblikovanju, tehnično svetovanje in hitro tovarniško-neposredno ponudbo.
