S11 630kva oljni-transformator
Nov 07, 2025
Pustite sporočilo
Predstavitev S11 630kva oljnega-transformatorja
S11-630kva oljni transformatornima omarice za shranjevanje olja. Pokrov rezervoarja je opremljen s trojno napravo za vbrizgavanje olja, indikatorjem nivoja olja in varnostnim ventilom. Postopek vakuumskega oljenja se uporablja v embalaži transformatorja S11-630kva, potopljenega v olje, za popolno odstranitev vlage v transformatorju. Po tesnjenju,S11-630kva oljni transformatorolje se ne pogovarja z zrakom, kar učinkovito preprečuje vstop kisika in vlage v transformator in povzroči poslabšanje delovanja (staranje materiala in olja).
Zato ni treba izvajati rednih testov vzorcev olja in ga ni treba zamenjatiS11-630kva oljni transformatorolje v normalnem življenju. Rezervoar za olje je rezervoar za olje z valovito plavutjo. Valoviti radiator nima samo funkcije hlajenja, ampak ima tudi funkcijo "dihanja". Elastičnost radiatorja z valovito rebro lahko kompenzira spremembo volumna olja, ki jo povzroči spreminjanje temperature površine.
630kva oljni{1}}potopljeni transformator Tehnične specifikacije
| Nazivna moč | 630 kVA | |
| Nazivna primarna napetost | 2.4 - 34.5 kV | |
| Sekundarna napetost | 480/277V 400/230V 380/220V Prilagojeno |
|
| Pogostost | 50/60Hz | |
| Vektorska skupina | Dyn11, Yyn0, Dyn5 | |
| Material za navijanje | Aluminij/baker | |
| Učinkovitost | Kot IEEE, Doe 2016, CAS Std ali prilagojeno | |
| Impedančna napetost | Nominalno 2 % ali prilagojeno 1.1 - 5.75 % | |
| Nadmorska višina | Manj kot ali enako 1000 m ali prilagojeno | |
| barva | ANSI 70 svetlo siva/Munsell 7GY3.29/1.5 ali po meri itd. | |
| Material rezervoarja | Blago jeklo, nerjaveče jeklo 304 | |
| Teža izolacijskega olja | 625 kg | |
| Skupna teža | 3000 kg | |
| Orisne mere (D × Š × V) v. | 2250 × 1350 × 2250 (mm) | |
Prednost S11-630kva transformatorja napolnjenega z oljem
S11-630kva oljni transformatorima dolgo življenjsko dobo in delovanje-brez vzdrževanja. Popolnoma zatesnjen pokrov transformatorske škatle in rob škatle sta privijačena ali zvarjena, da izolirata stik med oljem in zrakom, izolacija pa ne bo mokra, kar bo močno zmanjšalo stopnjo staranja izolacije in podaljšalo življenjsko dobo. Zasnova ima kompaktno strukturo in nizek hrup delovanja. Zaradi uporabe novih materialov in nove tehnologije. Hrup je zmanjšan in ni rezervoarja za olje. Višina je nižja od podobnih izdelkov. Med normalno življenjsko dobo ni potrebna menjava olja, kar izboljša varnost in zanesljivost delovanja omrežja. Valovita posoda za gorivo je majhne velikosti in lepega videza.
S11-630kva oljni transformatorrezervoar za olje sprejme toplotno odvajanje valovite plošče. Ko se temperatura olja spremeni, se sprememba volumna olja prilagodi in kompenzira z elastičnim raztezanjem in krčenjem valovite plošče. Brez zaznavanja visečega jedra in olja. kdajS11-630kva oljni transformatorje zapakiran, postopek vakuumske filtracije in vbrizgavanja olja se uporablja za popolno odstranitev vlage iz transformatorskega olja. Po tesnjenju notranjostS11-630kva oljni transformatorni v stiku z zrakom, kar učinkovito preprečuje vstop kisika in vlage v oljni transformator S11-630kva, kar zmanjšuje izolacijo.
Uporaba transformatorjev 11 630kva z oljem-
- Industrijski in komercialni:Napajanje običajnih industrijskih tovarn, rudnikov in velikih zgradb.
- Javne službe:Uporablja se v komunalnih aplikacijah za distribucijo električne energije v domove in podjetja.
- Infrastruktura:Uporablja se pri projektih, kot so letališča in predori, ki zahtevajo robustno distribucijo električne energije.
- Podpostaje:Uporablja se v kompaktnih transformatorskih postajah za pretvorbo visoko{0}}napetostne električne energije v uporabno nižjo napetost za distribucijska omrežja.
Raven izolacije transformatorja S11-630kva z oljem
(1) 10kV S11-630kva oljni transformator z vzdržljivo napetostjo močnostne frekvence 35kV, impulzna napetost strele 75kV
(2) 20kV S11-630kva oljni transformator z vzdržljivo napetostjo močnostne frekvence 50kV, impulzna napetost strele 125kV
(3) 35kV S11-630kva oljni transformator z vzdržljivo napetostjo močnostne frekvence 70kV in impulzno napetostjo strele 170kV
profil podjetja
GNEE TRANSFORMER ima močno proizvodno zmogljivost in učinkovito marketinško ekipo.
Naši transformatorski izdelki vključujejo 500kV, 400kV, 330kV, 220kV in 110kV ultra-visokonapetostne transformatorje, različne suhe-transformatorje/oljne potopljene transformatorje/transformatorje iz amorfne zlitine 35kV in manj, nove energetske transformatorje in montažne transformatorske postaje,
Izvozne serije: eno-fazni transformator, tri-fazni transformator, cilindrični transformator, izolacijski transformator, krmilni transformator, regulator napetosti in drugi izdelki ter različne specifikacije posebnih transformatorjev, kot so ozemljitveni transformatorji, tuljave za dušenje obloka, transformatorji Bitcoin, montažne kabine, reaktorji, transformatorji za električne peči, transformatorji za usmernike, transformatorji za rudarstvo, pomorstvo transformatorji itd.
GNEE TRANSFORMER je zaporedoma opravil certificiranje sistema ISO9001, ISO14001, ISO45001, SA8000. Istočasno so razdelilni transformatorji 10 kV in 35 KV in razdelilne postaje pridobile mednarodno- potrdilo IEC za elektrotehnično komisijo, potrdilo UL v ZDA, potrdilo TUV v Nemčiji, potrdilo EU CE, nizozemsko potrdilo KEMA in potrdilo GOST. Naša prodaja izdelkov pokriva svetovni trg, vključno z 72 državami in regijami, kot so Združene države Amerike, Evropa, Kanada, Mehika itd.

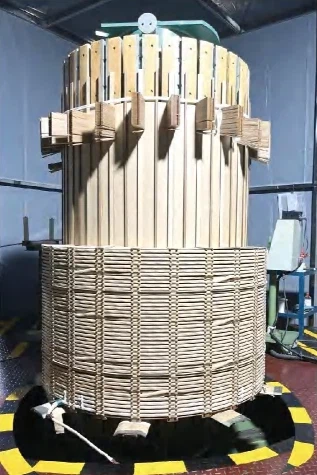

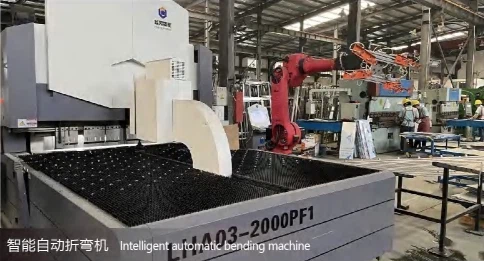

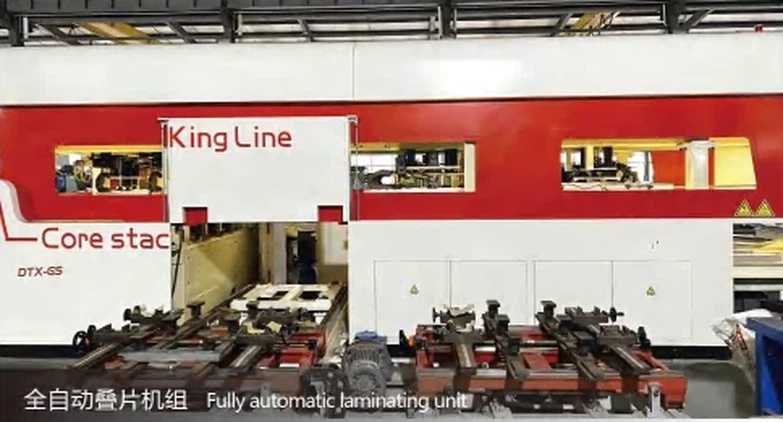

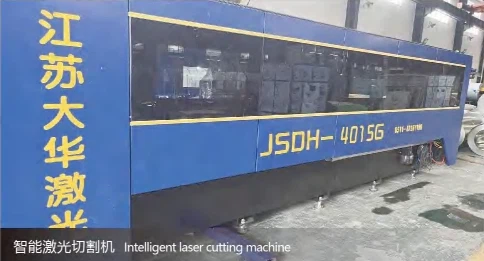

transformator Prikaz opreme za delavnice
vrste transformatorjev iz GNEE
Pridobite specifikacijo naročila transformatorja
Transformator GNEESpecifikacija naročila
|
Pri izbiri izdelkov našega podjetja navedite naslednje podatke, da vam bomo bolje služili. |
||
|
Povpraševalec |
||
|
Povpraševalec: |
Telefonske metode: |
faks: |
|
Tehnični vodja projekta: |
Telefonske metode: |
Poštni predal: |
|
Izbira vrste transformatorja |
||
|
□Suhi transformator {□SC(B) Epoksi smola □SC(B) Ne-inkapsulirano} □Ameriška škatla (ZGS) {□Tip terminala(-Z-) □Vrsta omrežja zvonjenja(-H-)} □Evropska menjava škatle (YBM){□ Suha menjava □Menjava olja} |
□ Oljni-potopljen transformator{□ Popolnoma zatesnjen (-M-) □Oljni{3}}ležajni vzglavnik} □Transformator iz amorfne zlitine{□Suhi amorfni □ Oljni amorfni} □ Posebni transformator (usmernik, peč, rudnik itd.) |
|
Izbira osnovnih podatkov transformatorja
|
Država uporabe: |
|
|
Številka faze: |
□Tri{0}}fazni (S konvencionalni) □ Enofazni □Drugo() |
|
Pogostost: |
□50Hz (konvencionalni) □60Hz □ Drugo() |
|
Transformatorsko olje: |
□#25(konvencionalno) □#45(minimalna temperatura pod -25 stopinj) |
|
Nazivna zmogljivost: |
□( )kVA Pogoji uporabe □Zunanji tip □Notranji tip |
|
Nadmorska višina: |
□Manj kot 1000 m (konvencionalno) □1000-2000 m □3000 m以上 nad |
|
Nazivna napetost (visoka napetost) |
□6kV □10kV □20kV □35kV □66kV □110kV □220kV □Drugo() |
|
Nazivna napetost (nizek tlak) |
□0,4kV □0,66kV □10kV □10,5kV □35kV □其他 Drugo( ) |
|
Povezana skupina |
□Dyn11(konvencionalni) □Yyn0 □YNd11 □li0(eno-fazni) □Drugo() |
|
Impedanca (%): |
□4 % □4,5 % □5,5 % □6 % □6,5 % □7,5 % □8 % □Drugo ( ) |
|
Način regulacije napetosti |
□Regulacija napetosti brez vzbujanja (konvencionalna) □Regulacija napetosti pri-obremenitvi (Z) |
|
Območje regulacije napetosti |
□±2*2,5% □±5% □±3*2,5% □Drugo() |
Izbira dodatne opreme transformatorja
|
□Ventilator □Nadzor temperature{□ Skupno □Z računalniškim vmesnikom 485} □Suho ohišje{□ Navadna jeklena pločevina □Aluminijeva zlitina » Nerjaveče jeklo} □Raven zaščite suhega ohišja (□IP20 (konvencionalno) □IP( )} □Zahteve glede višine suhe škatle{□Nič □Zahteve[ ]} □ Kabelski način suhe variabilne lupine {□ gor{0}}in-ven □ gor-in-dol □dol-noter/DOL-ven □dol-noter/GOR-ven □dol-noter/DOL-ven □dol-noter/ stran-ven [□Levo □ Desno-ven]} |
|
Opomba: 1. (Zahteve za suho spremembo s transformatorjem 100 kVA ne vključujejo ventilatorjev, kot so ventilatorji, jih je treba napolniti 2. (Menjava olja<630kVA transformer does not include temperature control, gas relay, if necessary, need to increase the fee) |
Druge posebne zahteve (spodaj veljajo dodatni stroški)
|
Suhi transformator |
□Ohišje in spodnja plošča{□Navadno □Popolnoma zaprto} □Potovalno stikalo □Magnetni lo □Transformator ničelnega zaporedja □Bakrena palica za nizkonapetostno omarico □Zaščitna mreža □Razsvetljava □100kVA ali manj Ventilator □Amortizer |
|
Oljni{0}}transformator |
□Olje št. 45 za območja brez-nizkih temperatur □Določena blagovna znamka na-regulatorju napetosti obremenitve □400 kVA in nižja nizkonapetostna izhodna faza OABC s sponkami za ožičenje □630 kVA ali manj zahteva nadzor temperature □800 kVA ali manj Nizkonapetostna izhodna faza 0 zahteva priključke za ožičenje □630 kVA in manj mora biti opremljen s plinskim relejem |
