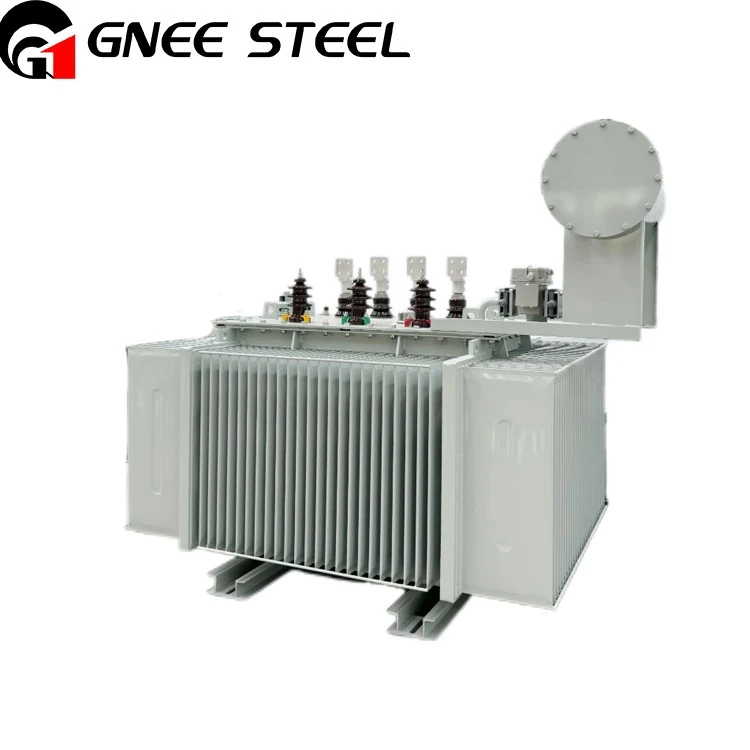

250 kVA usmernik transformator

Ta 250 kVA usmeritveni transformator upošteva značilnosti obremenitve, nihanja napetosti omrežja in atmosfersko pogoje nad napetostjo. Na podlagi stanja obremenitve transformatorja usmernikov se določi razumna in zanesljiva izolacijska raven in izolacijski model, ki v celoti zagotavlja zanesljivo in stabilno električno zmogljivost naftnega transformatorja. Faktor okoljske varnosti naftnega mangerja, potopljenega na olje, je večji od 1,67.

Navitja transformatorjev, potopljenih olj, imajo visoko mehansko trdnost in močno odpornost proti nenadnim kratkim vezjem, ki lahko ustrezajo izjemno ostrim obremenitvenim okoljem. Med postopkom načrtovanja in proizvodnje se učinkovito odpravijo viri dinamične nestabilnosti, ki jih povzroča tok puščanja transformatorjev ali nepravilni prevoz. Olje potopljen samo ohlajen transformator ima visoko dinamično stabilnost. Ima visoko impedanco, ki je 30% višja od moči transformatorjev enake zmogljivosti, da zavira DI/DT in učinkovito zaščiti komponente usmernikov.

Z napredno zasnovo izdelkov so ogrevalni deli in najbolj vroči dvig temperature trifaznega olja potopljenega transformatorja strogo nadzorovani in rezervirani so zadostni temperaturi. Po potrebi lahko v tuljavi dodamo aksialne oljne kanale. Metoda hlajenja je izbrana glede na vrednost izgube obremenitve tuljave, pretok olja pa je razumno razporejen, da dosežemo najboljši hladilni učinek. Kazalniki glavne temperature - dvig so vsaj 5 stopinj nižji od nacionalnih standardov. Tuljave in vodniki so izdelani iz bakrenih žic z relativno nizko gostoto toka.

Transformator olja, potopljenega vlečnega usmernika, ima močno preobremenitev in napetostne zmogljivosti. Dolgo lahko deluje pod nazivno obremenitvijo in lahko tudi varno deluje pri polni obremenitvi dolgo manj kot 110% nad napetostjo (pri temperaturi okolice 40 stopinj). Sponki usmeritvenega transformatorja, povezane z motorjem, lahko 5 sekund zdržijo 1,5 -kratni odzivni tok. Oblikovanje in izdelava transformatorjev vlečne moči v celoti upoštevata značilnosti obremenitve in izpolnjujejo zahteve za preobremenitev glede na dvig temperature, učinkovitost izolacije in izbiro dodatkov.
