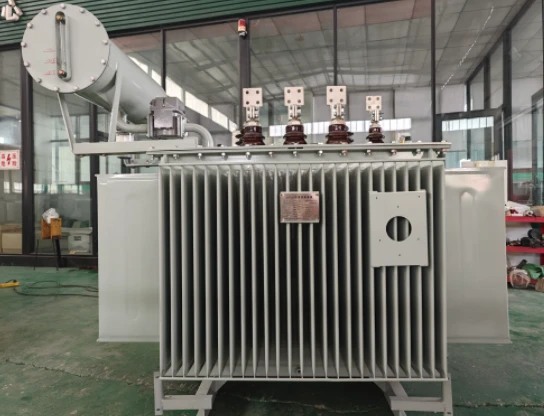

2500kVA oljni transformator



Oljni-transformator GNEE z močjo 2500 kVA je zasnovan z mednarodno napredno tehnologijo in je v skladu z mednarodnimi standardi, kot so IEC, ANSI in ISO. Ima visoko učinkovitost, nizek hrup in odlično toplotno stabilnost. Ta transformator se pogosto uporablja v sistemih za prenos in distribucijo električne energije za zagotavljanje stabilne in zanesljive oskrbe z električno energijo. S svojo vzdržljivo strukturo in odlično zmogljivostjo 2500kVA oljni{6}}transformator GNEE zagotavlja varne in učinkovite energetske rešitve za uporabnike po vsem svetu.





Tehnične specifikacije oljnega transformatorja 2500 kVA

Nazivna moč	2500 kVA
Nazivna primarna napetost	2.4 - 34.5 kV
Sekundarna napetost	480/277V 400/230V 380/220V Prilagojeno
Pogostost	50/60Hz
Vektorska skupina	Dyn11, Yyn0, Dyn5
Material za navijanje	Aluminij/baker
Učinkovitost	Kot IEEE, Doe 2016, CAS Std ali prilagojeno
Impedančna napetost	Nominalno 2 % ali prilagojeno 1.1 - 5.75 %
Nadmorska višina	Manj kot ali enako 1000 m ali prilagojeno
barva	ANSI 70 svetlo siva/Munsell 7GY3.29/1.5 ali po meri itd.
Material rezervoarja	Blago jeklo, nerjaveče jeklo 304
Teža izolacijskega olja	850 kg
Skupna teža	5000 kg
Orisne mere (D × Š × V) v.	2650 × 1650 × 2450 (mm)

Prilagajanje po želji

2500kVA oljni transformator

Oljni{1}}potopljeni transformatorji GNEE z močjo 2500 kVA ponujajo različne izbirne specifikacije za izpolnjevanje potreb različnih uporabnikov. Uporabniki lahko izberejo različne nivoje visoke in nizke napetosti, da izpolnijo zahteve različnih energetskih sistemov. Hkrati je mogoče vrsto olja, ki ga transformator uporablja, prilagoditi glede na okolje in zahteve uporabe, kot je uporaba okolju prijaznega transformatorskega olja ali mineralnega olja. Izbirne metode hlajenja vključujejo naravno hlajenje z zrakom in prisilno hlajenje z zrakom za izboljšanje delovne učinkovitosti transformatorja.



Celotno velikost, težo in način ožičenja transformatorja je mogoče prilagoditi tudi glede na dejanske potrebe, da se prilagodi različnim prostorom za namestitev. GNEE se zavzema za zagotavljanje prilagodljivih rešitev za zagotavljanje optimalnega delovanja transformatorja v različnih okoljih.





Koliko olja je v transformatorju 2500kva?

Koliko olja je v transformatorju 2500 kva? Tudi za referenco, za 24,94 KV do 480 V 2500 KVA transformator za montažo na blazinico ima približno1700Lmineralno olje v transformatorju.



Kakšno je pravilo 80% za transformatorje?

Uporabite pravilo 80 %: Nacionalni električni kodeks (NEC) to navajatransformatorji naj uporabljajo samo do 80 % svoje največje zmogljivosti, da zagotovijo varno delovanje in zagotovijo, da sistem ni preobremenjen. Preseganje tega praga lahko preobremeni transformator, kar povzroči nezanesljivost ali krajšo življenjsko dobo.





profil podjetja

---



GNEE TRANSFORMER ima močno proizvodno zmogljivost in učinkovito marketinško ekipo.



Naši transformatorski izdelki vključujejo 500kV, 400kV, 330kV, 220kV in 110kV ultra-visokonapetostne transformatorje, različne suhe-transformatorje/oljne potopljene transformatorje/transformatorje iz amorfne zlitine 35kV in manj, nove energetske transformatorje in montažne transformatorske postaje,



Izvozne serije: eno-fazni transformator, tri-fazni transformator, cilindrični transformator, izolacijski transformator, krmilni transformator, regulator napetosti in drugi izdelki ter različne specifikacije posebnih transformatorjev, kot so ozemljitveni transformatorji, tuljave za dušenje obloka, transformatorji Bitcoin, montažne kabine, reaktorji, transformatorji za električne peči, transformatorji za usmernike, transformatorji za rudarstvo, pomorstvo transformatorji itd.



GNEE TRANSFORMER je zaporedoma opravil certificiranje sistema ISO9001, ISO14001, ISO45001, SA8000. Istočasno so razdelilni transformatorji 10 kV in 35 KV in razdelilne postaje pridobile mednarodno- potrdilo IEC za elektrotehnično komisijo, potrdilo UL v ZDA, potrdilo TUV v Nemčiji, potrdilo EU CE, nizozemsko potrdilo KEMA in potrdilo GOST. Naša prodaja izdelkov pokriva svetovni trg, vključno z 72 državami in regijami, kot so Združene države Amerike, Evropa, Kanada, Mehika itd.



transformator Prikaz opreme za delavnice

---













vrste transformatorjev iz GNEE

---



500kV oljni-potopljeni eno-fazni dvojno{3}}navitni transformator za regulacijo napetosti

500kV oljni-potopljeni tri-fazni dvojno{3}}navitni transformator za regulacijo napetosti

330 kV oljni-potopljeni tri-fazni dvojno{3}}navitni transformator za regulacijo napetosti

330 kV oljni-potopljeni tri-fazni tri-navitni nevzbujeni transformator za regulacijo napetosti

220kV oljni-potopljeni tri-fazni dvojno{3}}navitni transformator za regulacijo napetosti

220kV oljni-potopljeni tri-fazni tri-navitni nevzbujeni napajalni transformator za regulacijo napetosti

220kV oljni-potopljen tri-fazni dvojno{3}}navitje na-napetostni regulacijski močnostni transformator

220kV oljni-potopljeni tri-fazni tri-navitje na-napetostni regulacijski energetski transformator

110 kV oljni-potopljeni tri-fazni dvojno{3}}navitni transformator za regulacijo napetosti

110kV oljni-potopljeni tri-fazni tri-navitni nevzbujeni napajalni transformator za regulacijo napetosti

110 kV oljni-potopljeni tri-fazni dvojno{3}}navitje na-napetostni regulacijski močnostni transformator

110kV oljni-potopljen tri-fazni tri-navitje na-napetostni regulacijski močnostni transformator

66kV oljni-potopljeni tri-fazni dvojno{3}}navitni transformator za regulacijo napetosti

66kV oljni-potopljeni tri{2}}fazni dvojno{3}}navitje na-napetostni regulacijski močnostni transformator

35kV oljni-potopljeni tri-fazni dvojno{3}}navitni transformator za regulacijo napetosti

35 kV oljni-potopljeni tri-fazni dvojno{3}}navitje na-napetostni regulacijski močnostni transformator

10kV oljni-potopljeni tri-fazni dvojno{3}}navitni transformator za regulacijo napetosti

10 kV oljni-potopljeni tri-fazni dvojno{3}}navitje na-napetostni regulacijski močnostni transformator

S(B)H15(21~25)-M močnostni transformator iz zatesnjene amorfne zlitine

Tri{0}}dimenzionalni jedrni transformator SCB

35kV suhi-tip ne-napetostno regulacijskega transformatorja vzbujanja

35kV suh{1}}napetostni regulacijski transformator-obremenitve

35kV suh-tri{2}}fazni dvojno{3}}navitni transformator za fotovoltaiko, vetrno energijo in shranjevanje energije na novi strani proizvodnje električne energije brez regulacije vzbujalne napetosti

20kV suhi-tip ne-razdelitvenega transformatorja z regulacijo napetosti vzbujanja

10kV suhi-tip tri-fazni dvojno{3}}navitni distribucijski transformator brez-napetostne regulacije vzbujanja

10kV suh-tri{2}}fazni dvojno{3}}navitni transformator za fotovoltaiko, vetrno energijo in shranjevanje energije na strani proizvodnje nove energije

Suhi transformator iz amorfne zlitine SC(B)H15(17~19).

SG(B)12~18 ne-inkapsuliran suhi transformator razreda H-

CSD pomorski transformator

Tri{0}}dimenzionalni jedrni transformator SGB

Nov energetski transformator

35 kV olje-potopljena tri-fazna dvojna{3}}navitja ne-vznemirljiva regulacija napetosti nova stran za proizvodnjo energije za fotovoltaične, vetrne transformatorje, transformatorje za shranjevanje energije

10 kV olje-potopljena tri-fazna dvojna{3}}navitja ne-vznemirljiva regulacija napetosti nova stran za proizvodnjo energije za fotovoltaične transformatorje, transformatorje za vetrno energijo in shranjevanje energije

Montažna kabinska transformatorska postaja

Vgrajen inverter in stopen{0}}pretvornik

10000V rudniški transformator

6000V rudniški transformator

Vkopani transformator

Fazno{0}}usmerniški transformator

Transformator električne peči

Ozemljitveni transformator

QSG/SG tri{0}}fazni suhi izolacijski transformator

Tri{0}}fazni transformator-vgrajen na ploščici

Enofazni-transformator-vgrajen na ploščici

Enofazni-pol-transformator

Pridobite specifikacijo za naročilo transformatorja

Transformator GNEESpecifikacija naročila

Pri izbiri izdelkov našega podjetja navedite naslednje podatke, da vam bomo bolje služili.
Povpraševalec
Povpraševalec:	Telefonske metode:	faks:
Tehnični vodja projekta:	Telefonske metode:	Poštni predal:
Izbira vrste transformatorja
□Suhi transformator {□SC(B) Epoksi smola □SC(B) Ne-inkapsulirano} □Ameriška škatla (ZGS) {□Tip terminala(-Z-) □Vrsta omrežja zvonjenja(-H-)} □Evropska menjava škatle (YBM){□ Suha menjava □Menjava olja}	□ Oljni{0}}potopljeni transformator{□ Popolnoma zaprt (-M-) □Oljni-ležajni vzglavnik} □Transformator iz amorfne zlitine{□Suhi amorfni □ Oljni amorfni} □ Posebni transformator (usmernik, peč, rudnik itd.)

Izbira osnovnih podatkov transformatorja

Država uporabe:
Številka faze:	□Tri{0}}fazni (S konvencionalni) □ Enofazni □Drugo()
Pogostost:	□50Hz (konvencionalni) □60Hz □ Drugo()
Transformatorsko olje:	□#25(konvencionalno) □#45(minimalna temperatura pod -25 stopinj)
Nazivna zmogljivost:	□( )kVA Pogoji uporabe □Zunanji tip □Notranji tip
Nadmorska višina:	□Manj kot 1000 m (konvencionalno) □1000-2000 m □3000 m以上 nad
Nazivna napetost (visoka napetost)	□6kV □10kV □20kV □35kV □66kV □110kV □220kV □Drugo()
Nazivna napetost (nizek tlak)	□0,4kV □0,66kV □10kV □10,5kV □35kV □其他 Drugo( )
Povezana skupina	□Dyn11(konvencionalni) □Yyn0 □YNd11 □li0(eno-fazni) □Drugo()
Impedanca (%):	□4 % □4,5 % □5,5 % □6 % □6,5 % □7,5 % □8 % □Drugo ( )
Način regulacije napetosti	□Regulacija napetosti brez vzbujanja (konvencionalna) □Regulacija napetosti pri-obremenitvi (Z)
Območje regulacije napetosti	□±2*2,5% □±5% □±3*2,5% □Drugo()

Izbira dodatne opreme transformatorja

□Ventilator □Nadzor temperature{□ Skupno □Z računalniškim vmesnikom 485} □Suho ohišje{□ Navadna jeklena pločevina □Aluminijeva zlitina » Nerjaveče jeklo} □Raven zaščite suhega ohišja (□IP20 (konvencionalno) □IP( )} □Zahteve glede višine suhe škatle{□Nič □Zahteve[ ]} □ Kabelski način suhe variabilne lupine {□ gor{0}}in-ven □ gor-in-dol □dol-noter/DOL-ven □dol-noter/GOR-ven □dol-noter/DOL-ven □dol-noter/ stran-ven [□Levo □ Desno-ven]}

Opomba: 1. (Zahteve za suho menjavo s transformatorjem 100 kVA ne vključujejo ventilatorjev, kot so ventilatorji, jih je treba napolniti 2. (Menjava olja<630kVA transformer does not include temperature control, gas relay, if necessary, need to increase the fee)

Druge posebne zahteve (spodaj veljajo dodatni stroški)

Suhi transformator	□Ohišje in spodnja plošča{□Navadno □Popolnoma zaprto} □Potovalno stikalo □Magnetni lo □Transformator ničelnega zaporedja □Bakrena palica za nizkonapetostno omarico □Zaščitna mreža □Razsvetljava □100kVA ali manj Ventilator □Amortizer
Oljni{0}}transformator	□Olje št. 45 za območja brez-nizkih temperatur □Določena blagovna znamka na-regulatorju napetosti obremenitve □400 kVA in nižja nizkonapetostna izhodna faza OABC s sponkami za ožičenje □630 kVA ali manj zahteva nadzor temperature □800 kVA ali manj Nizkonapetostna izhodna faza 0 zahteva priključke za ožičenje □630 kVA in manj mora biti opremljen s plinskim relejem
