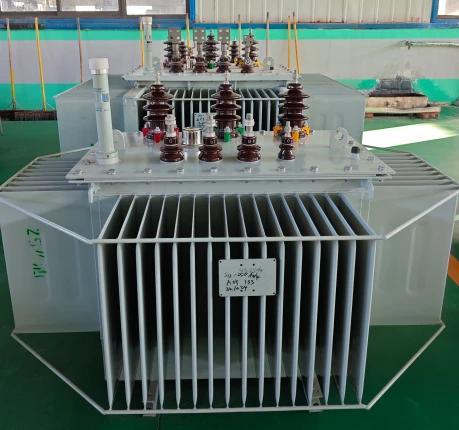

S13 250KVA 10kV tri-fazni oljni transformator
Nov 03, 2025
Pustite sporočilo
S13 tri{0}}fazniučinkovitost in lastnosti o-potopljenega transformatorja
Oljni-transformator S13 je energijsko-varčen izdelek z najboljšim indeksom učinkovitosti transformatorjev z zloženo strukturo jedra. Izdelki serije S13, ki jih proizvaja naše podjetje, uporabljajo visoko-kakovostne 0,23 mm magnetno usmerjene silicijeve jeklene pločevine. Visokonapetostna in nizkonapetostna navitja so vsa izdelana iz bakrene folije in bakrene žice. Visokonapetostno navitje ima več-plastno valjasto strukturo, zaradi česar je porazdelitev amper{10}}obratov navitja uravnotežena, z majhnim magnetnim uhajanjem, visoko mehansko trdnostjo in močnim-uporom kratkega stika.
Tuljava in jedro sta vakuumsko posušena, transformatorsko olje pa uporablja tehnologijo vakuumske filtracije olja in vbrizgavanja olja za izboljšanje izolacijske trdnosti znotraj transformatorja. Nova konstrukcijska zasnova in proizvodni proces vključujeta načrtovanje in izdelavo popolnoma zaprte strukture rezervoarja za olje iz valovite pločevine, videz pa je čudovit.
Parametri zmogljivosti oljno{1}}potopljenega transformatorja S13
| Nazivna zmogljivost (kVA) | Napetostna skupina | Vectorgroup | Izguba (W) | Tok brez{0}}obremenitve (%) | Impedanca napetosti (%) | Mejna dimenzija (D × Š × V, mm) | Teža (kg) | ||
| HV (kV) | LV (kV) | Brez-izgube obremenitve (W) | Izguba obremenitve (W) | ||||||
| 30 | 11 10.5 10 6 | 0.4 | Dyn11 ali Yyn0 | 100 | 630/600 | 1.5 | 4 | 670×310×615 | 346 |
| 50 | 130 | 910/870 | 1.3 | 700×325×630 | 417 | ||||
| 80 | 180 | 1310/1250 | 1.2 | 755×355×690 | 556 | ||||
| 100 | 200 | 1580/1500 | 1.1 | 785×360×685 | 619 | ||||
| 125 | 240 | 1890/1800 | 1.1 | 805×370×720 | 703 | ||||
| 160 | 280 | 2310/2200 | 1.0 | 850×385×735 | 794 | ||||
| 200 | 340 | 2730/2600 | 1.0 | 865×405×805 | 935 | ||||
| 250 | 400 | 3200/3050 | 0.9 | 905×415×935 | 1086 | ||||
| 315 | 480 | 3830/3650 | 0.9 | 925×440×915 | 1226 | ||||
| 400 | 570 | 4520/4300 | 0.8 | 970×465×960 | 1468 | ||||
| 500 | 680 | 5410/5150 | 0.8 | 1035×500×1010 | 1758 | ||||
| 630 | 810 | 6200 | 0.6 | 4.5 | 1110×525×1075 | 2074 | |||
| 800 | 980 | 7500 | 0.6 | 1190×580×1155 | 2840 | ||||
| 1000 | 1150 | 10300 | 0.6 | 1205×560×1195 | 2842 | ||||
| 1250 | 1360 | 12000 | 0.5 | 1185×590×1205 | 3168 | ||||
| 1600 | 1640 | 14500 | 0.5 | 1225×565×1345 | 3800 | ||||
| 2000 | 1940 | 18300 | 0.4 | 5.0 | 1310×615×1435 | 4633 | |||
| 2500 | 2290 | 21200 | 0.4 | 1390×660×1510 | 5329 | ||||
Aplikacije
2. Pripomočki: proizvodne, prenosne, distribucijske transformatorske postaje, čistilne naprave za vodo in odpadne vode.
3. Nafta in plin: Naftne in plinske tovarne, petrokemične tovarne in rafinerije.
Storitveno okolje:
2. Nadmorska višina: manj kot 1000 metrov.
4. Okolje namestitve: brez očitnega in močnega onesnaženja, brez eksplozivnih in jedkih plinov in prahu, z dobrim prezračevanjem zraka ter brez hudih vibracij in udarcev.
(Opomba: Če se okolje aplikacije razlikuje od zgornjih standardnih pogojev, se obrnite za prilagojene modele.)
profil podjetja
GNEE TRANSFORMER ima močno proizvodno zmogljivost in učinkovito marketinško ekipo.
Naši transformatorski izdelki vključujejo 500kV, 400kV, 330kV, 220kV in 110kV ultra-visokonapetostne transformatorje, različne suhe-transformatorje/oljne potopljene transformatorje/transformatorje iz amorfne zlitine 35kV in manj, nove energetske transformatorje in montažne transformatorske postaje,
Izvozne serije: eno-fazni transformator, tri-fazni transformator, cilindrični transformator, izolacijski transformator, krmilni transformator, regulator napetosti in drugi izdelki ter različne specifikacije posebnih transformatorjev, kot so ozemljitveni transformatorji, tuljave za dušenje obloka, transformatorji Bitcoin, montažne kabine, reaktorji, transformatorji za električne peči, transformatorji za usmernike, transformatorji za rudarstvo, pomorstvo transformatorji itd.
GNEE TRANSFORMER je zaporedoma opravil sistemski certifikat ISO9001, ISO14001, ISO45001, SA8000. Istočasno so razdelilni transformatorji 10 kV in 35 KV ter razdelilne postaje pridobile mednarodni- certifikat IEC za elektrotehnično komisijo, ameriški certifikat UL, nemški certifikat TUV, certifikat EU CE, nizozemski certifikat KEMA in certifikat GOST. Naša prodaja izdelkov pokriva svetovni trg, vključno z 72 državami in regijami, kot so Združene države Amerike, Evropa, Kanada, Mehika itd.
transformator Prikaz opreme za delavnice
vrste transformatorjev iz GNEE
Pridobite specifikacijo naročila transformatorja
Transformator GNEESpecifikacija naročila
|
Pri izbiri izdelkov našega podjetja navedite naslednje podatke, da vam bomo bolje služili. |
||
|
Povpraševalec |
||
|
Povpraševalec: |
Telefonske metode: |
faks: |
|
Tehnični vodja projekta: |
Telefonske metode: |
Poštni predal: |
|
Izbira vrste transformatorja |
||
|
□Suhi transformator {□SC(B) Epoksi smola □SC(B) Ne-inkapsulirano} □Ameriška škatla (ZGS) {□Tip terminala(-Z-) □Vrsta omrežja zvonjenja(-H-)} □Evropska menjava škatle (YBM){□ Suha menjava □Menjava olja} |
□ Oljni-potopljen transformator{□ Popolnoma zatesnjen (-M-) □Oljni{3}}ležajni vzglavnik} □Transformator iz amorfne zlitine{□Suhi amorfni □ Oljni amorfni} □ Posebni transformator (usmernik, peč, rudnik itd.) |
|
Izbira osnovnih podatkov transformatorja
|
Država uporabe: |
|
|
Številka faze: |
□Tri{0}}fazni (S konvencionalni) □ Enofazni □Drugo() |
|
Pogostost: |
□50Hz (konvencionalni) □60Hz □ Drugo() |
|
Transformatorsko olje: |
□#25 (konvencionalno) □#45 (najmanjša temperatura pod -25 stopinj) |
|
Nazivna zmogljivost: |
□( )kVA Pogoji uporabe □Zunanji tip □Notranji tip |
|
Nadmorska višina: |
□Manj kot 1000 m (konvencionalno) □1000-2000 m □3000 m以上 nad |
|
Nazivna napetost (visoka napetost) |
□6kV □10kV □20kV □35kV □66kV □110kV □220kV □Drugo() |
|
Nazivna napetost (nizek tlak) |
□0,4kV □0,66kV □10kV □10,5kV □35kV □其他 Drugo( ) |
|
Povezana skupina |
□Dyn11(konvencionalni) □Yyn0 □YNd11 □li0(eno-fazni) □Drugo() |
|
Impedanca (%): |
□4 % □4,5 % □5,5 % □6 % □6,5 % □7,5 % □8 % □Drugo ( ) |
|
Način regulacije napetosti |
□Regulacija napetosti brez vzbujanja (konvencionalna) □Regulacija napetosti pri-obremenitvi (Z) |
|
Območje regulacije napetosti |
□±2*2,5% □±5% □±3*2,5% □Drugo() |
Izbira dodatne opreme transformatorja
|
□Ventilator □Nadzor temperature{□ Skupno □Z računalniškim vmesnikom 485} □Suho ohišje{□ Navadna jeklena pločevina □Aluminijeva zlitina » Nerjaveče jeklo} □Raven zaščite suhega ohišja (□IP20 (konvencionalno) □IP( )} □Zahteve glede višine suhe škatle{□Nič □Zahteve[ ]} □ Kabelski način suhe variabilne lupine {□ gor{0}}in-ven □ gor-in-dol □dol-noter/DOL-ven □dol-noter/GOR-ven □dol-noter/DOL-ven □dol-noter/ stran-ven [□Levo □ Desno-ven]} |
|
Opomba: 1. (Zahteve za suho menjavo s transformatorjem 100 kVA ne vključujejo ventilatorjev, kot so ventilatorji, jih je treba napolniti 2. (Menjava olja<630kVA transformer does not include temperature control, gas relay, if necessary, need to increase the fee) |
Druge posebne zahteve (spodaj veljajo dodatni stroški)
|
Suhi transformator |
□Ohišje in spodnja plošča{□Navadno □Popolnoma zaprto} □Potovalno stikalo □Magnetni lo □Transformator ničelnega zaporedja □Bakrena palica za nizkonapetostno omarico □Zaščitna mreža □Razsvetljava □100kVA ali manj Ventilator □Amortizer |
|
Oljni{0}}transformator |
□Olje št. 45 za območja brez-nizkih temperatur □Določena blagovna znamka na-regulatorju napetosti obremenitve □400 kVA in nižja nizkonapetostna izhodna faza OABC s sponkami za ožičenje □630 kVA ali manj zahteva nadzor temperature □800 kVA ali manj Nizkonapetostna izhodna faza 0 zahteva priključke za ožičenje □630 kVA in manj mora biti opremljen s plinskim relejem |
